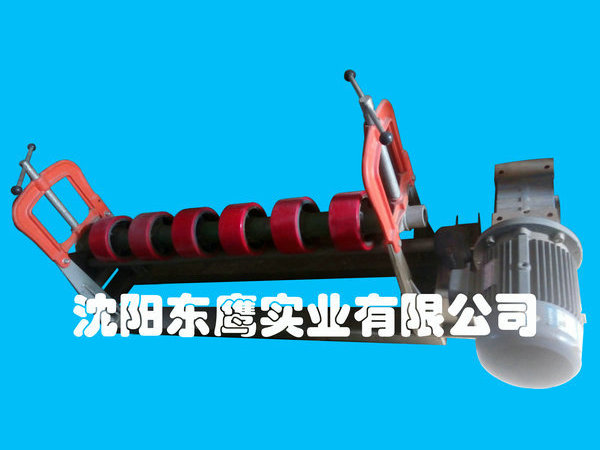

DSHDW-3型皮带换带装置

DSHDW-3型皮带换带装置

　　一.主要用途:

　　本产品主要用于带式输送机的皮带换带作业,避免人工换带工作强度大,施工进度慢的缺点.具有操作简单,换带效率高的优点.

　　二.主要技术指标:

　　1. 工作电压: AC380V

　　2. 减速比:50

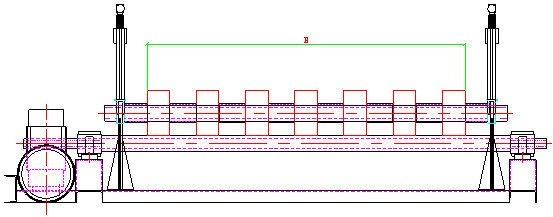

　　三.外型结构

　　四. 工作原理

　　利用电机、减速机产生驱动力,带动轴和压辊捻动皮带前进,从而实现皮带换带工作.

　　五. 安装与接线

　　(1)安装方法

　　1. 将本装置固定安装在皮带换带作业方向的正前方,固定好换带机装置.

　　2. 接通电源,检查电机和轴运行方向.确定轴转动方向与皮带换带方向一致.

　　3.将皮带放入压辊和轴之间,旋转两端压力调节器的压力柄,使压辊和轴压紧皮带.

　　4.接通电源进行换带作业.

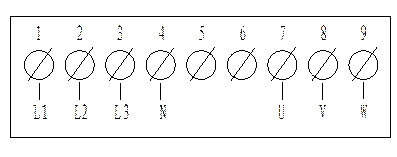

　　(2)控制箱接线
