1. 主要用途
LDM系列堵煤信号装置由LDM-X和LDM-G两种型号组成,.本系列溜槽堵塞保护装置适用于检测胶带机输送系统中的溜槽堵塞故障.当溜槽内形成堵塞时,检测器将发出报警、振打或停机信号,防止有物料堵塞溜槽而造成的恶性事故.

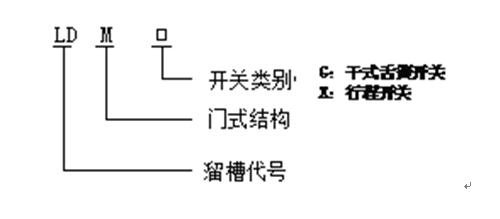

2.型号含义
3. 主要技术指标
触点数量：1常开1常闭
接点容量：AC380V 10A
工作角度：≥7°
极限角度：30°
结构形式：门式结构压簧复位
防护等级：IP54
整机重量：3.5kg
4. 使用条件
1. 海拔高度低于2000M
2. 环境温度:-35℃~+50℃
3. 相对湿度:不大于95%
4. 大气压力:80～110Pa
5. 工作位置:安装在溜槽不受物料冲击的侧壁上
5结构特性及工作原理
结构:本检测器采用门式结构,具有压簧自动复位功能,内部装有JLXK1-111M型行程开关,为密封防护式,外型结构见图(1)
原理:当物料在溜槽中造成堵塞时堆积的物料必定给溜槽侧壁一个压力,从而将本装置的活动门想外推移,当活动门偏转角度大于受控角度时,其控制开关动作,从而发出告警或停机信号.如将其接至震打器控制回路,可实现轻度堵塞时不停机并自动震打功能.
6. 安装与接线

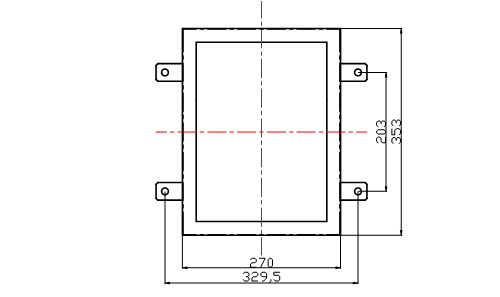

两种型号产品外形尺寸相同,安装方法一样,具体请按照图(1)箱体外形尺寸简图进行
(1) 安装方法:
6. 1.槽侧壁1适当位置开260×260一个方口,然后在开口上方约100~200mm处,（溜槽内壁可自行焊一块长300mm左右的挡板,以防止大块物料落下直接冲击活动门而发生误动作.）如图2所示
6.2. 按堵塞箱的安装孔尺寸在开口外焊接螺栓，将箱体固定在焊接螺栓上
6.3接线
7. 维护与使用
此装置使用半年以后,要进行一次维护检查,检查紧固螺钉是否有松动,脱落现象,待拧紧后,再进行使用.同时要在门轴的轴套里注入一些润滑油,并清除灰尘.
8. 定货须知
定货时请注明产品型号,名称和数量
