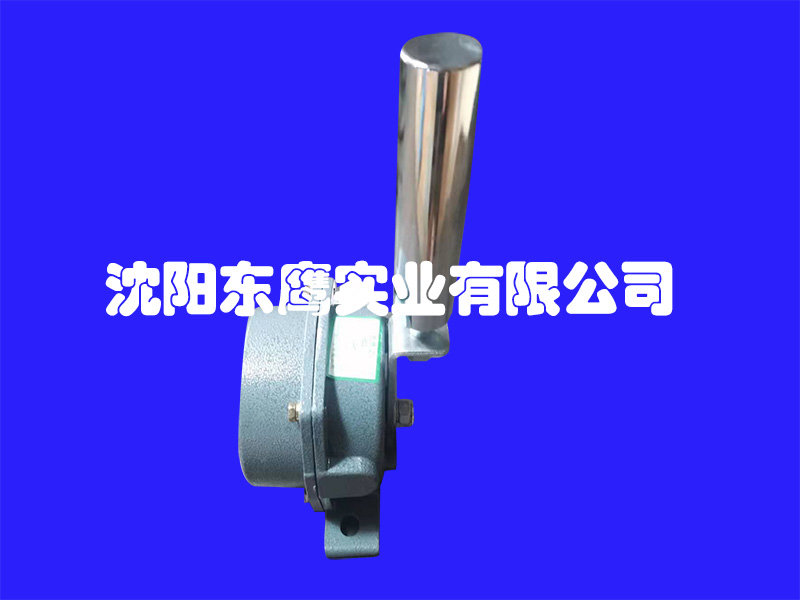

HFKPT1系列两极跑偏开关

一． 主要用途：

本系列跑偏开关通过检测胶带机的跑偏状态发出信号，实现胶带机的自动报警和停机。

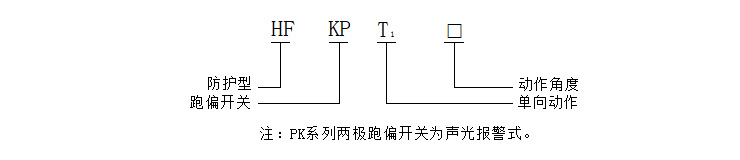

 二.型号及含义：

三.主要技术指标：

1. 接点容量： AC380V   10A

2. 绝缘电压：AC1000V历时1分钟

3. 使用寿命：开关可靠动作10万次

四. 外型结构

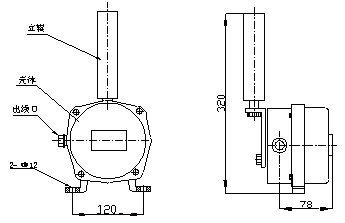

外型结构见图（1）

五. 工作原理

HFKPT1系列两极跑偏开关的工作过程是输送机胶带跑偏时，胶带触碰开关立辊，当立辊偏转至I级动作角度时，I级开关动作，并输出信号报警。如胶带继续跑偏使开关的立辊达到Ⅱ级动作角度时，Ⅱ级开关发出停机信号，如将其接至控制线路中即可实现自动停机。

六. 安装与接线

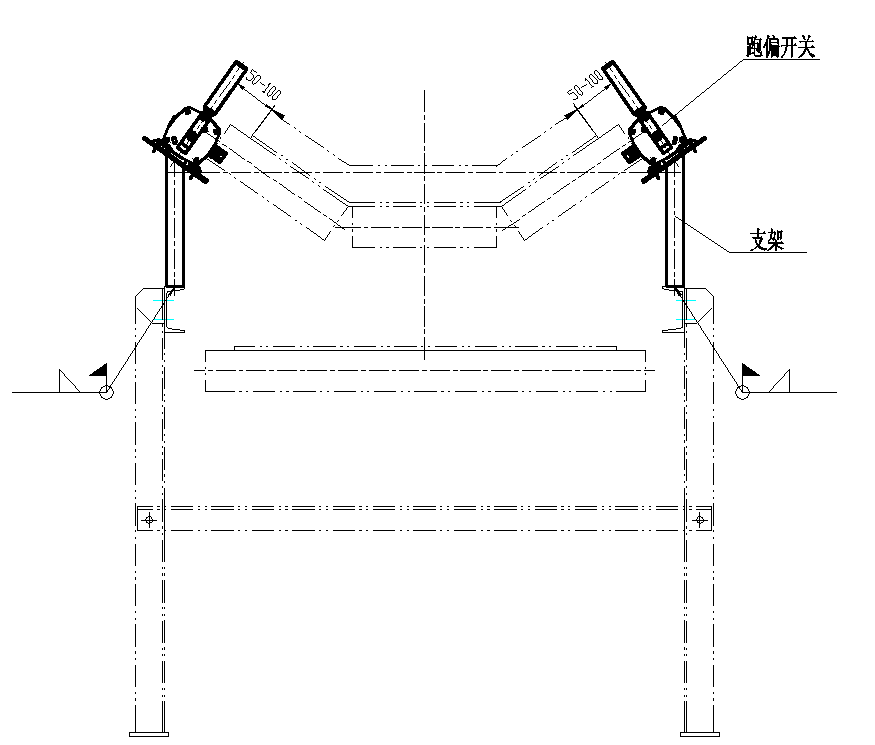

（1）安装方法

1.跑偏开关应安装在胶带机两侧，其位置应使立辊与胶带边平面垂直，且应保证带边位于立辊的1/4-1/3处为宜。

2.立辊与胶带边距离1般应处在胶带自然跑偏量加50～10mm为宜。

3．跑偏开关成对安装在头、尾、中间三个位置，一般长度为100米的胶带安装三对为宜。

4．将安装支架用电焊或螺栓固定在胶带机的机架上后，用螺栓将跑片开关紧固在安装支架上即可。见

5. 为达到标准的防护等级，请使用直径10mm电缆接线。

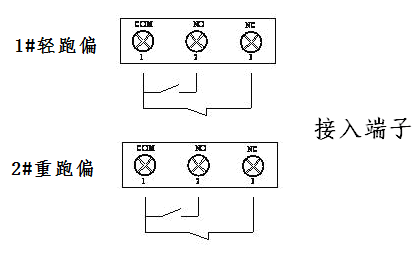

七．接线原理图

八. 定货须知

1.定货时请注明产品型号，名称及数量。

2.如用户需要安装支架，定货时请注明胶带机型号、槽角及带宽。

例如：HFKPT1-12-30型两极跑偏开关10台；安装支架10个；带宽1米、槽角30°
