DZB-3000型综合保护仪及地址码开关说明
一、 概述
本产品由一台综合保护仪和多台配有地址码终端器的保护装置一起共同组成一种成本低、安装方便 、运行稳定、可靠性高的带式输送机安全保护系统。综合保护仪能自动对系统进行不间断的检测，集中监测胶带机的运行状态，并将有关信息，如胶带机各个 位置的跑偏、事故、打滑、堵塞等及时送给用户，以地址码的方式命名，当各种信号开关动作时，综合保护仪能迅速将开关类型及其地址编号通过485通讯方式传播至上位PLC。
二、 工作原理

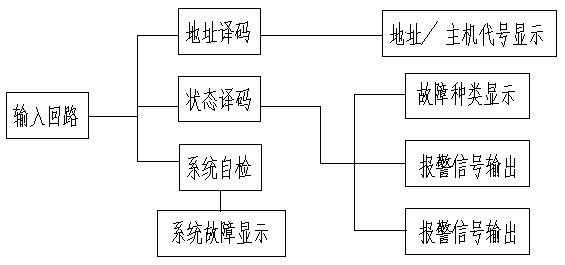

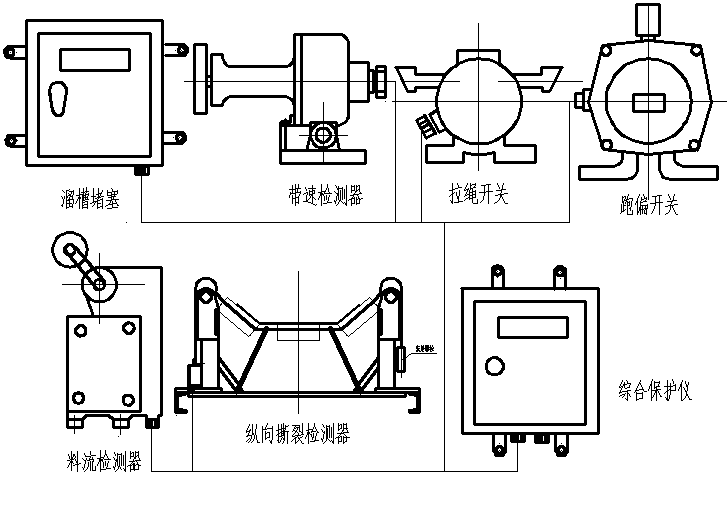

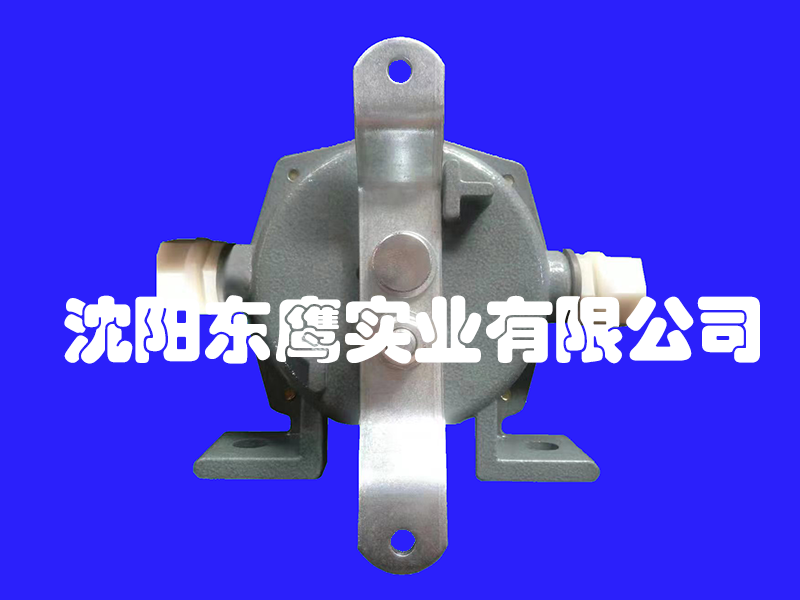

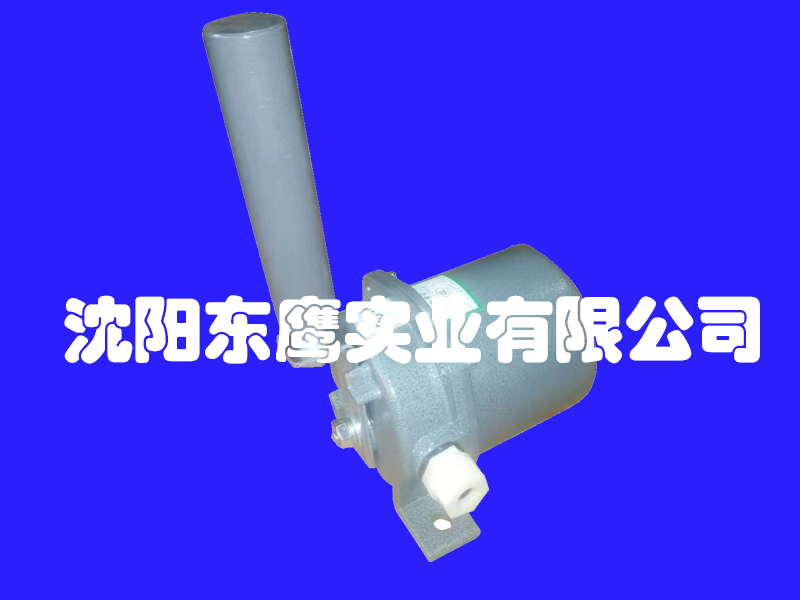

综合保护仪与具有地址编码功能的胶带机保护装置一起组成综合保护系统。保护装置包括：拉绳开关、跑偏开关、胶带速度检测器、纵向撕裂检测器、料流检测器、料位计、断带保护等，每个保护装置均配有一编码器开关板，板内含有该装置的地址码及相关信息。所有的保护装置均由一根多芯电缆连接到保护仪上，当胶带机发生故障并导致某一保护装置动作时，保护仪内相关接点动作，输出停机或报警信号， 本装置的控制核心是单片机，接受Rs485通讯总线送来的现场各保护装置终端信号，经放大，译码，逻辑分析后陆续将其运行状态显示在显示器上，并与上位机进行通讯。
三、 结构特征
四、使用说明
首次使用，请先设置综保地址，然后进行一次搜索开关操作。
1、强制线圈1闭合一次，实现远程搜索开关
modbus rtu命令：addr 05 00 00 ff 00 crc
2、强制线圈2闭合一次，清屏，用于现场开关无动作，但屏显有显示的情况。
modbus rtu命令：addr 05 00 01 ff 00 crc
3、强制线圈3闭合一次，实现远程强制复位综保。
modbus rtu命令：addr 05 00 02 ff 00 crc
4、强制线圈4闭合一次，控制综保进行一次通讯查询，以确定那个开关无法通讯。
modbus rtu命令：addr 05 00 03 ff 00 crc
5、通过读取保持继电器的1-256，可以得到系统中所有开关的情况。保持继电器的编号与开关地址对应。每个保持继电器返回两个字节。前一字节表示皮带号/传感器类型，所得数据为0，表示该开关在系统中不存在。后一个字节表示该编号的开关当前接点状态，0为正常，1为动作或1级跑偏，2为2级跑偏。保持继电器1，对应分机地址1。
通过读取保持继电器的258、259，可以得到当前综保皮带窗口，开关编号窗口的内容。
modbus rtu命令：addr 03 起始地址高位起始地址低位数量高位数量低位 crc
使用本命令要注意：一次最多可读取127个，这是由modbus协议隐含规定的。
6、通过读取输入位，可以得到各种传感器动作状态。1-8的状态，返回一个字节。
bit0对应拉绳 bit1对一级跑偏 bit2对应打滑 bit3对应撕裂
bit4对应溜槽 bit5对料流 bit6对应料位 bit7对应二级跑偏
modbus rtu命令：addr 02 00 00 00 08 crc（因只有8个位，所以固定）
7、发生一级跑偏时，继电器1动作；发生二级跑偏时，继电器2动作；发生拉绳时，继电器3动作；其它任一种故障，继电器4动作。
8、搜索开关时，前窗口显示搜索到的开关数量，后窗口显示搜索到的开关地址。
9、通过读取输入寄存器，可以读取综保中所有开关的状态。共计32个输入寄存器。
输入寄存器 | 开关地址编号 | 输入寄存器 | 开关地址编号 |
1 | 1-8 | 17 | 129-136 |
2 | 9-16 | 18 | 137-144 |
3 | 17-24 | 19 | 145-152 |
4 | 25-32 | 20 | 153-160 |
5 | 33-40 | 21 | 161-168 |
6 | 41-48 | 22 | 169-176 |
7 | 49-56 | 23 | 177-184 |
8 | 57-64 | 24 | 185-192 |
9 | 65-72 | 25 | 193-200 |
10 | 73-80 | 26 | 201-208 |
11 | 81-88 | 27 | 209-216 |
12 | 89-96 | 28 | 217-224 |
13 | 97-104 | 29 | 225-232 |
14 | 105-112 | 30 | 233-240 |
15 | 113-120 | 31 | 241-248 |
16 | 121-128 | 32 | 249-255 |
表中可见，每8个开关为一组，对应一个输入寄存器。返回的数据中，如果开关的传感器类型为跑偏，则占两位（bit）,其它类型的传感器，占一位(bit)。字节的低位，对应低地址编号的开关；字节高位，对应地址编号高的开关。8个开关中，不论传感器类型，排序均为顺序排列。返回的字节中，低地址编号在前，高地址编号在后。搜索过程中返回的数据不确定。
Addr 04 00 00 00 20 + crc
10；通过读取输入寄存器33-82，可以读取系统中所有离线开关的地址。共计50个输入寄存器，每个输入寄存器对应两个开关地址，低位在前。
11；上位机在访问综保前，要对主机的地址要进行设置。可以通过485总线，向综保写入：00 fe 地址00 00 00 +CRC校验码来进行修改。此操作无返回值，修改后，新地址立即升效。请注意，一次只能修改一台综保地址。
12；综保内部，设置故障缓存100组。如果有过多的故障开关，综保将会出错。
关于开关的设置：
开关传感器种类设置（设置范围1-7，超出范围的，一律认为1）（中间的四位拨码开关）
通过设置开关上的开关类型拨码开关，设置传感器类型。开关类型只在上电时检测，故上电前的类型为准。拨码开关的值为：（拨码开关处的电路板丝印数值和）
1，拉绳 2，跑偏 3，打滑 4，撕裂 5，溜槽 6，料流 7，料位
皮带号：（右边的4位拨码开关，范围1-15，如果设置为0，则认为是1）
皮带号设置拨码开关处的电路板丝印数值和。
延延迟上报数据（此参数可以通过485总线接口，利用串口助手进行设置）
默认不延迟，在设置时，是以100ms为单位进行的。设置后，要在下次上电时启用。
开关地址：（8位的拨码开关，设置范围1-255，如果设置为0，则认为是1）
拨码开关数值和。
开关的接点连接：对于跑偏开关，JP5为一级跑偏，JP4为二级跑偏；其它类型的开关，只能使用jp5。
- 综保接线：
综保的后面，有24位端子。
上面一行，从左到右分别为1到12。
下面一行端子，从左到右分别为13到24.

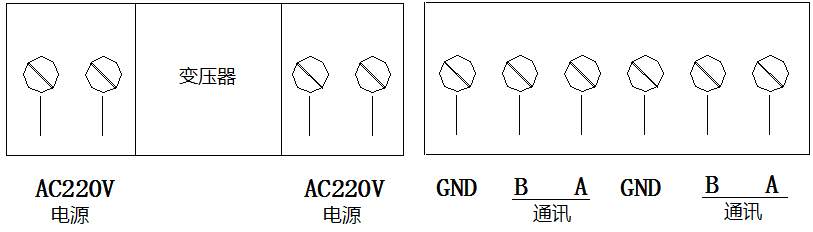

地址码板接线
六、综保面板及操作

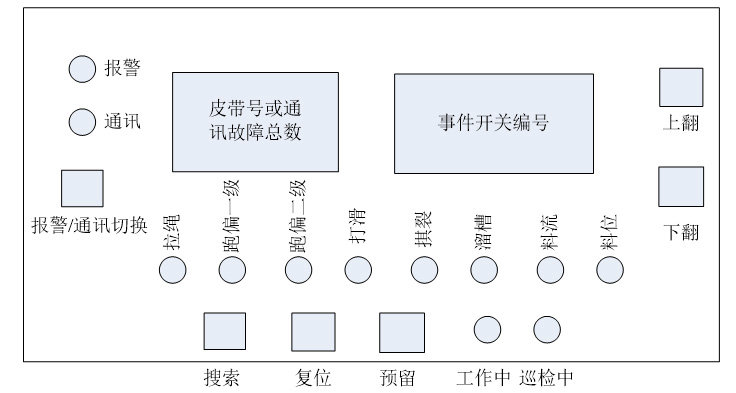

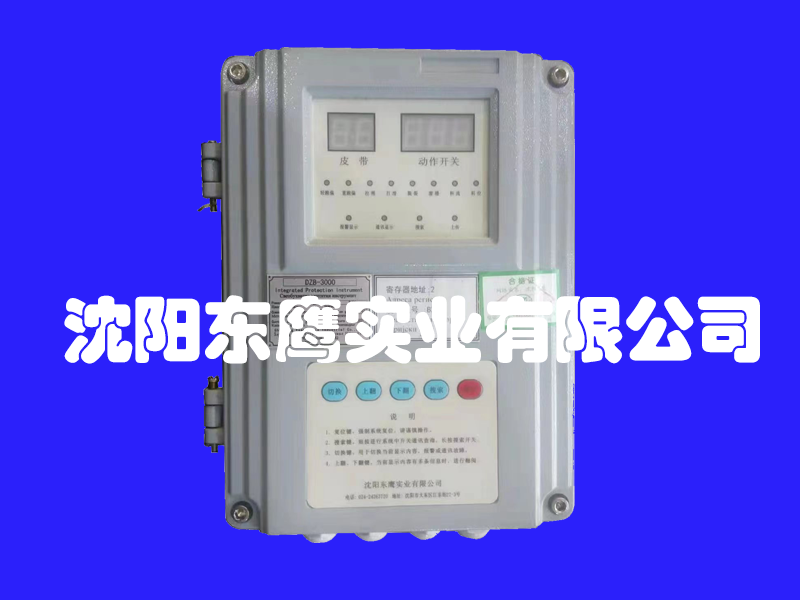

面板见下图所示。
圆图标为发光指示灯。正方形为按键，长方形为显示窗口。
1、报警指示灯常亮，表示当前窗口显示的内容为报警开关对应的编号及皮带号。如果此时的通讯指示灯闪烁，表示系统定期巡检时，检测到某个开关通讯故障。
2、通讯指示灯常亮，表示当前窗口显示的内容为当前通讯故障的开关总数，及开关对应的编号。如果此时的报警指示灯闪烁，表示系统某个开关发生报警。
3、报警/通讯切换按键，用于切换显示状态：报警显示或通讯故障显示。
4、事件查询：按下翻或上翻按键，可以对当前的事件（报警或通讯故障）进行查看。翻页时不发生变化，表示当前只有一条事件。
5、工作中，表示当前系统处理正常工作中。
6、巡检中，表示当前处于搜索开关或通讯故障查询中。
7、搜索键，长按达到2秒，系统进入开关搜索中；短按，则系统进入通讯查询中。
8、复位，长按达到2秒有效（处于搜索中无效）。
9、预留按键无任何作用。
系统通电后，每5分钟，自动巡检一个开关。
一、使用环境条件
1．环境温度：–5～40°C
2．相对湿度：不超过90％（ 25°时）
3．无雨雪侵袭的户内。

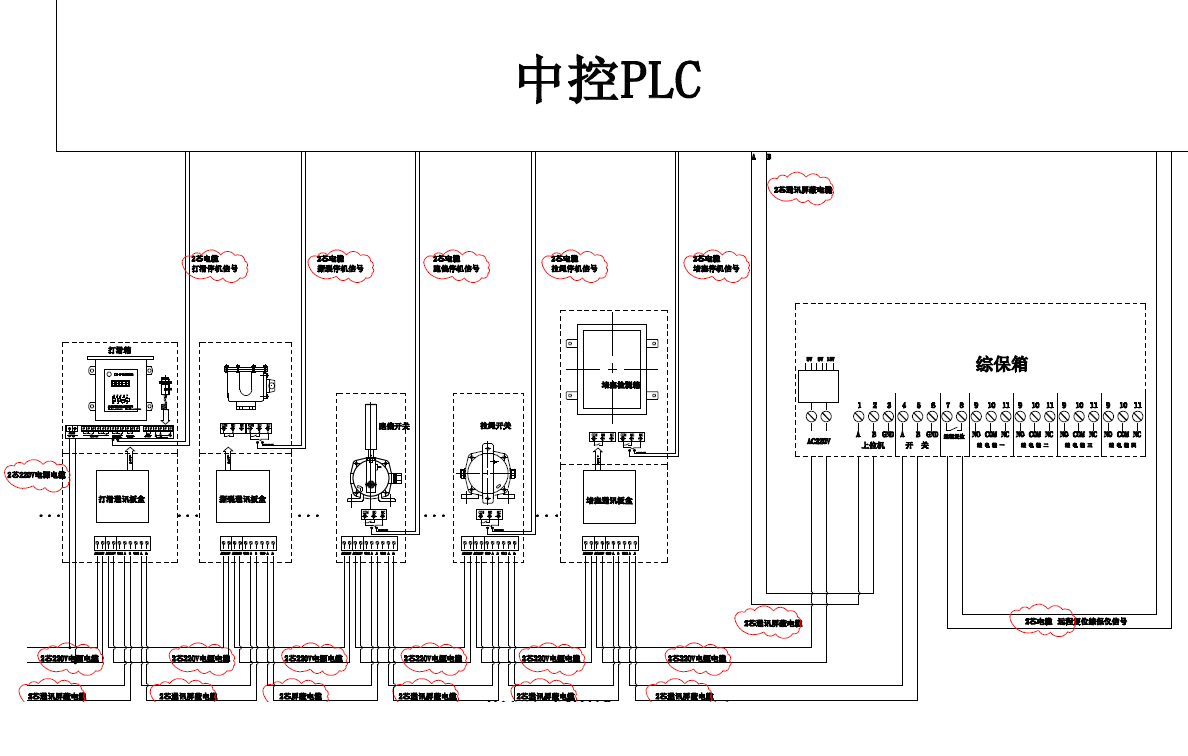

二、统配置示意见图。
接线配置图
