LX10-12J限位开关

　　LX10-12J限位开关

　　一、用途

　　1.LX10系列行程开关用于起重机交流50Hz380V直流220V的控制线路中,作为机构行程的终点保护只用,其长期电流为10安培

　　二、技术数据

　　1.行程开关的 额定电流电压的列别及有技术参数见表1:

　　1.行程开关的开关和频率不大雨每小时150次.

　　2.形成开关在400/小时的操作频率下其积习寿命不低于1000000次

　　一、结构概述

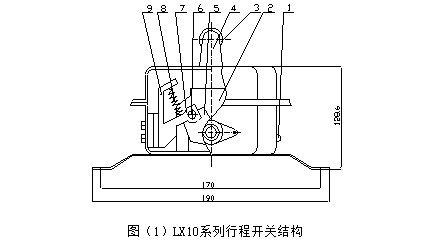

　　1.行程开关的外壳由于防护形式不同,而采用不同材料制作,保护式外壳用钢管制成,防水式外壳用铸铁制成,起结构详见图1

　　1.接地螺钉 2.按触组 3.操动臂 4.转轴5.定位件6.滚子7.杠杆8.定位弹簧9.支持件
　　腔内装有1组接触组起动触头和静触头随操动臂的转动带开关转轴上的凸轮而实现触头开闭,操动臂的定位是借定位件定位弹簧定位杠杆和滚子来实现
